一、console口登录设备进行管理

1、需要准备的东西

1)一台PC。

2)交换机(J35/J50,J5028/J5052,J6052)

     (教程以J35/J50为例)

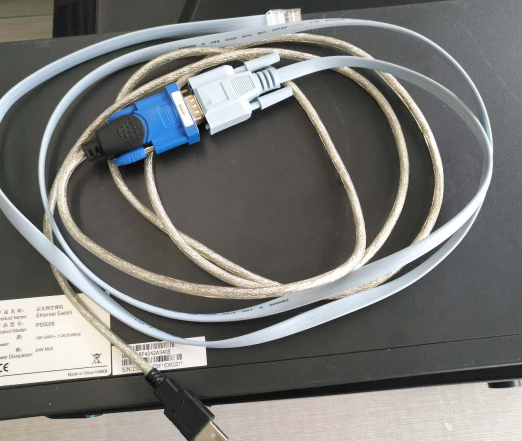

3)串口线,如下图

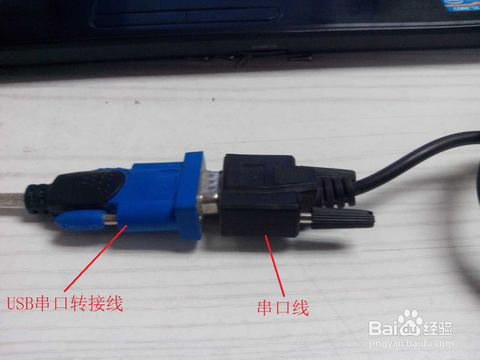

因电脑上面无COM口使用转接线进行转成USB接在电脑上面。转接头如下图:


如电脑有com口,无需此转接头,串口线直接接com口即可



2、接线:

1)串口线接在交换机的console口,如图位置:

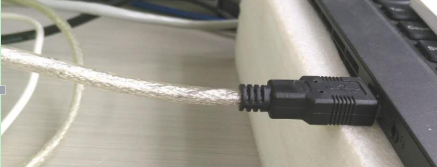

2)电脑没有COM口直接通过USB串口转接线接在USB接口上。




注意事项:转接线接上后需要添加驱动才可以正常使用(可使用驱动精灵来进行驱动)。



二、可以通过PC端超级终端或者Secure CRT进行登录

下面以Secure CRT为例来讲述下登录交换机。

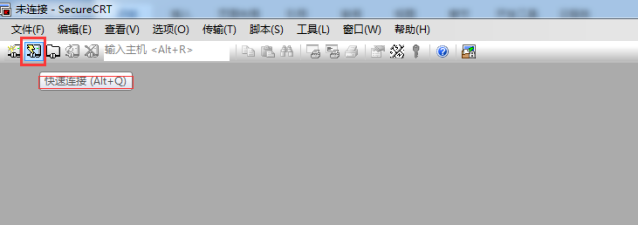

1、打开Secure CRT软件,单击“快速登录”,如图所示


2、弹出快速连接设置连接参数,如图所示。


协议:选择Serial

端口:选择COM3(此处需根据实际情况选择。需自行确定端口号

波特率:选择115200

数据位:选择8,默认即可

奇偶校验:默认即可

停止位:默认即可

注意事项:去掉右侧,RTS/CTS的按钮

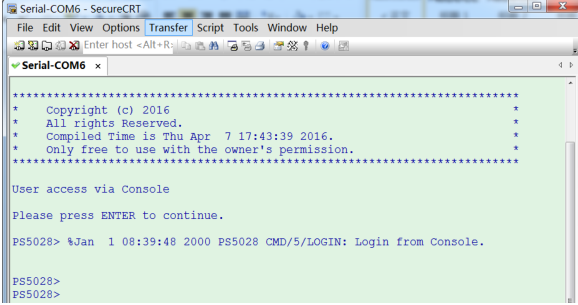

3、连接成功,直接可以进入交换机配置界面。


附加内容

查看客户端计算机串口号方法

操作步骤如下(以win7为例)

① 桌面“计算机”图标,右键选择“管理”

② 管理页面里,点击“设备管理器”,在右边的页面中单击“端口”左边的小箭头,可看到当前所使用的串口号为COM3.










二、交换机常用命令



J35/J50常用命令



进入配置模式

PS5028> super

PS5028$

配置及修改管理地址

PS5028$ interface vlan-interface 1

PS5028-Vlan-interface1$ ip address 192.168.10.1 255.255.255.0

删除vlanif接口以及管理地址

PS5028$ no interface vlan 10

创建vlan10

PS5028$ vlan 10

制定接口10为access,vlan-ID为10

PS5028$ vlan 10

PS5028-vlan10$ quit

PS5028$ interface  GigabitEthernet 1/0/10

PS5028-GigabitEthernet1/0/10$ port link-type access

PS5028-GigabitEthernet1/0/10$ port access vlan 10

指定接口20为trunk,放行所有VLAN

PS5028$ interface  GigabitEthernet 1/0/20

PS5028-GigabitEthernet1/0/20$ port  link-type  trunk

PS5028-GigabitEthernet1/0/20$ port  trunk permit  vlan  all

查看交换机当前所有配置

PS5028$ show run

保存全局配置

PS5028$ save

This will save the configuration  in the FLASH memory

Are you sure?[Y/N]y

选择“y”进行保存





恢复初始化

PS5028$ restore  default

Are you sure?[Y/N]y

选择“y”进行恢复初始化





J5028/J5052常用命令



进入配置模式

IK-J5052> enable

IK-J5052#configure  terminal

IK-J5052(config)#

配置及修改管理地址

IK-J5052(config)# interface  vlan 1

IK-J5052(config-if-vlan1)# ip add 192.168.110.1  255.255.255.0

删除vlanif接口以及管理地址

IK-J5052(config)# no vlan 10

创建vlan10

IK-J5052(config)#  vlan 10

指定接口10为access,vlan-ID为10

IK-J5052(config)# vlan 10

IK-J5052(config-vlan)# exit

IK-J5052(config)# interface  gigabitethernet  10

IK-J5052(config-if-gigabitethernet10)# switchport  access  vlan  10

制定接口20为trunk,放行所有VLAN

IK-J5052(config)# interface  gigabitethernet  10

IK-J5052(config-if-gigabitethernet20)# switchport mode trunk

IK-J5052(config-if-gigabitethernet20)# switchport trunk allowed vlan all

查看交换机当前所有配置

show running-config

保存全局配置

IK-J5052(config)# copy running-config startup-config

恢复初始化

IK-J5052#factory

IK-J5052(factory)# resetfactoryconfig

输入完回车直接就回恢复出厂化,请谨慎操作



J6052常用命令



进入配置模式

IK-J6052> enable

IK-J6052#configure  terminal

IK-J6052(config)#

配置及修改管理地址

IK-J6052(config)# interface  vlan 1

IK-J6052(config-if-vlan1)# #ip add 192.168.10.1  255.255.255.0 override

删除vlanif接口以及管理地址

IK-J6052(config)# no vlan 10

创建vlan10

IK-J6052(config)#  vlan 10

制定接口10为access,vlan-ID为10

IK-J6052(config)# vlan 10

IK-J6052(config-vlan)# exit

IK-J6052(config)# interface ethernet 0/0/10

IK-J6052(config-if-ethernet-0/0/10)# switchport link-type access

IK-J6052(config-if-ethernet-0/0/10)#switchport pvid 10

指定接口20为trunk,放行所有VLAN

IK-J6052(config)# interface ethernet 0/0/20

IK-J6052(config-if-ethernet-0/0/10)# switchport  link-type  trunk

IK-J6052(config-if-ethernet-0/0/10)# switchport  trunk allowed vlan  all

查看交换机当前所有配置

IK-J6052#show running-config

保存全局配置

IK-J6052#copy running-config startup-config

必须是enable模式下

恢复初始化

IK-J6052#clear startup-config

Startup config will be cleared, are you sure(y/n)? [n]

选择“y”进行恢复初始化
