远程管理设置

本文档旨在为爱快用户提供云管交换机操作的一般信息。

当前文档仅适用于固件版本在 3.3.5 及以上的 x86 平台设备路由,可管理的交换机型号:

IK-7028,IK-7052,IK-7110,IK-7120,IK-7128。

1. 交换机上云



云管交换添加支持 SNMPv2c 和 SNMPv3 版本,需交换机开启 SNMP 相关服务,以下为

J7128 上云示例;

开启SNMP服务

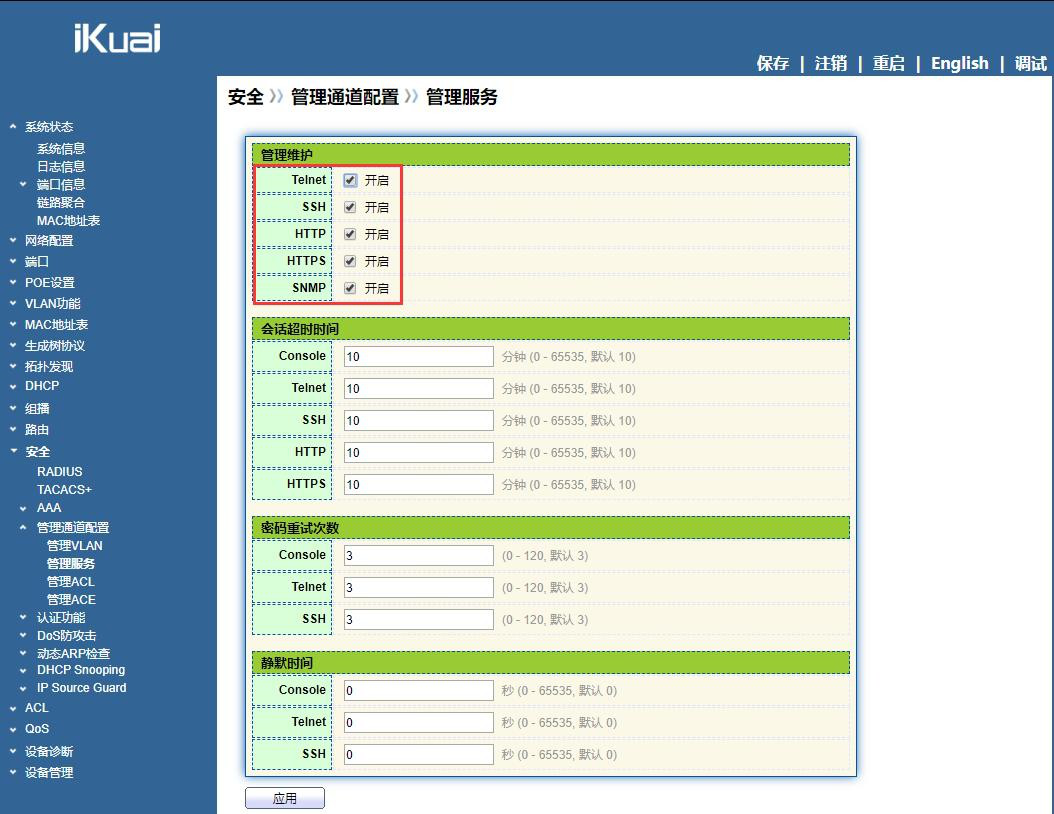

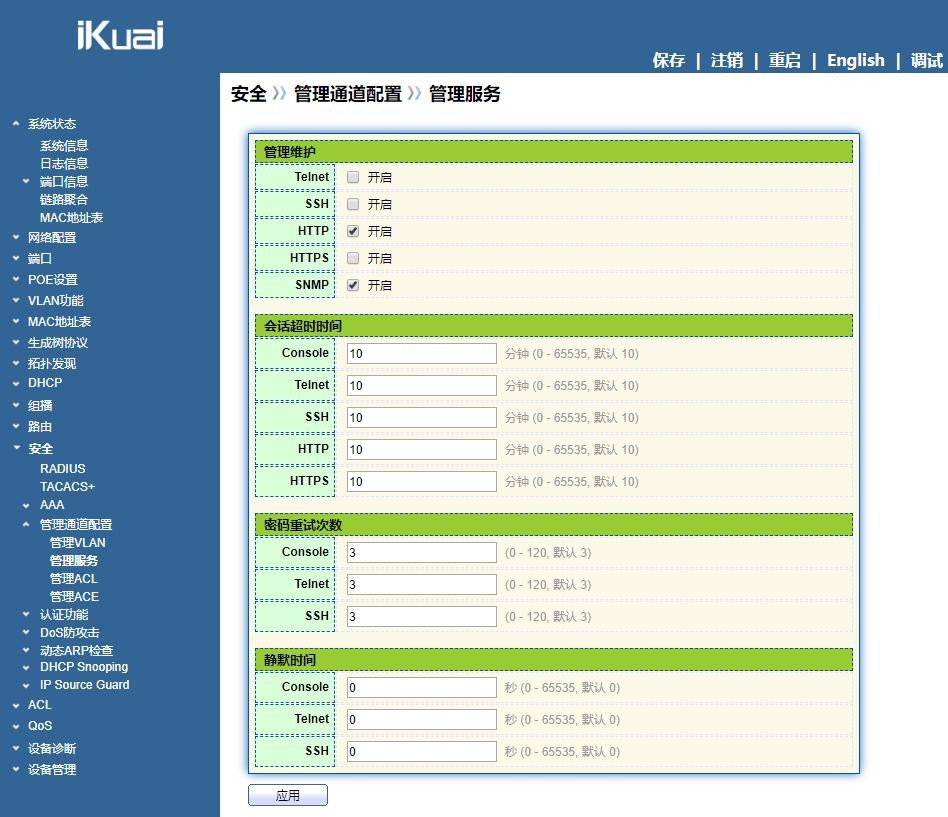

进入交换机WEB 管理界面后,选择【安全】-【管理通道配置】-【管理服务】,开启 SNMP

服务并应用;

设置SNMP团体字

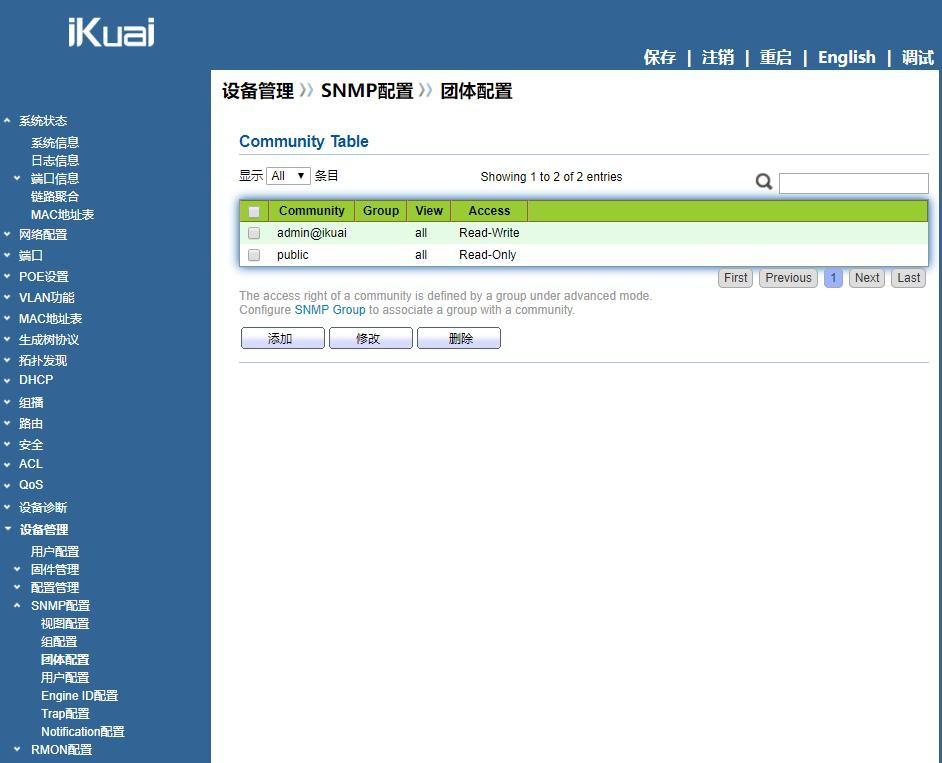

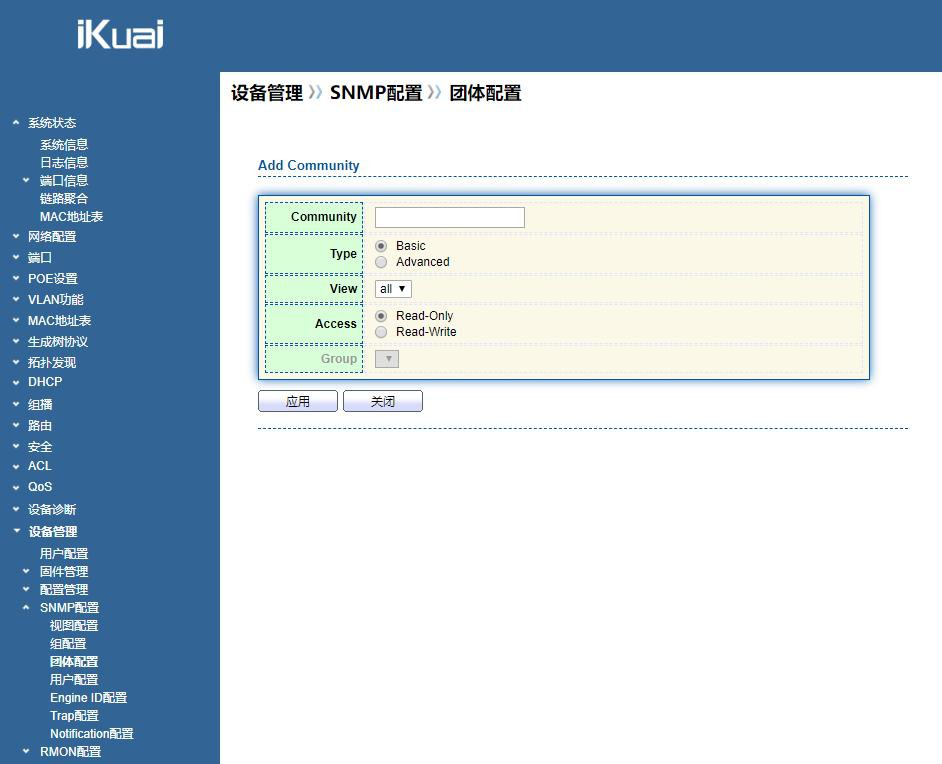

选择【设备管理】-【SNMP配置】-【团体配置】,进入SNMP 团体字设置页面;

选择【添加】/【修改】按钮进入 SNMP 团体字设置页面,根据需求自行设置

界面含义如下表

配置项

说明

Community

团体名

Group

组名

View

视图名

Access

SNMPv2 版本读写权限,可配置“只读”或“读写”;

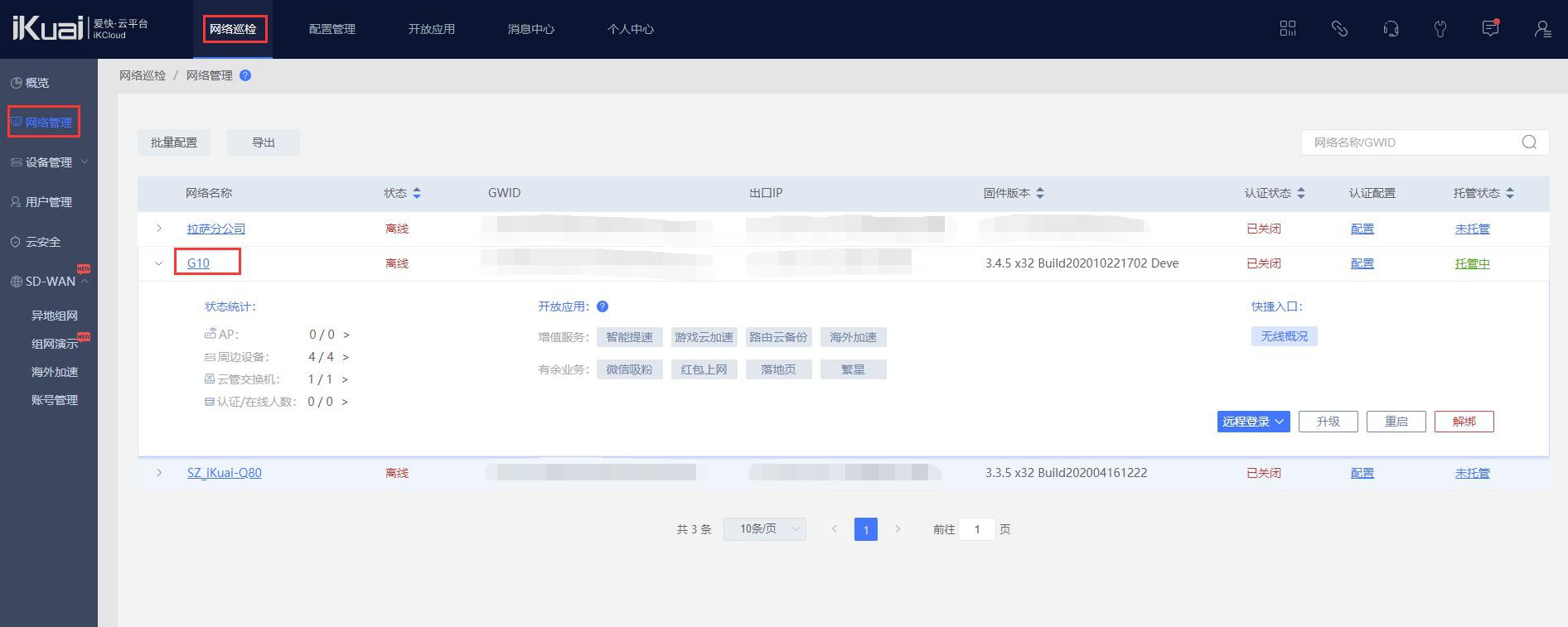

登录云平台管理页面,选择【网络巡检】-【网络管理】,找到需要添加运管交换机的网络,点击进入到交换机的所在网络监控页面

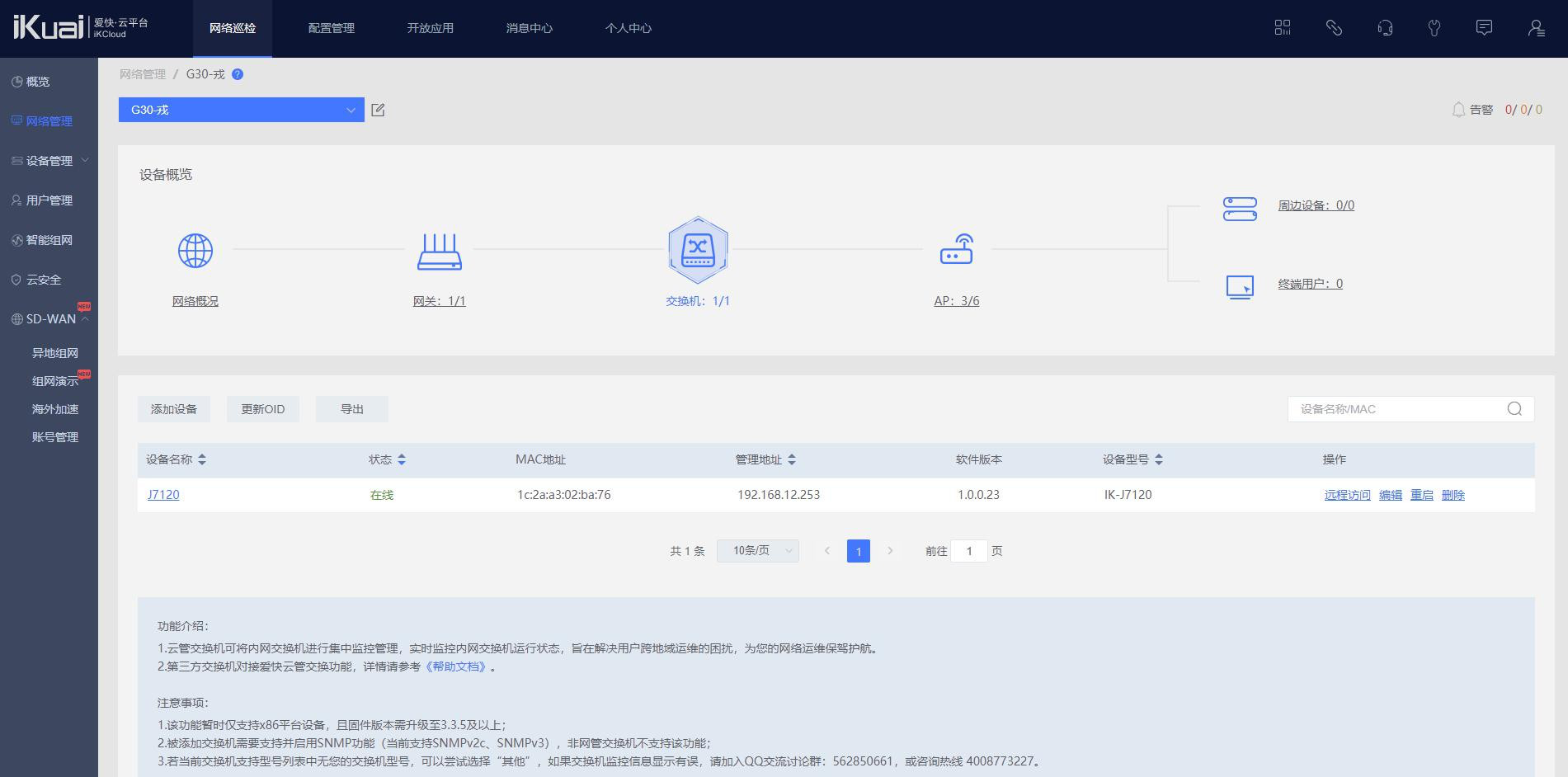

选择【交换机】,进入交换机管理页面

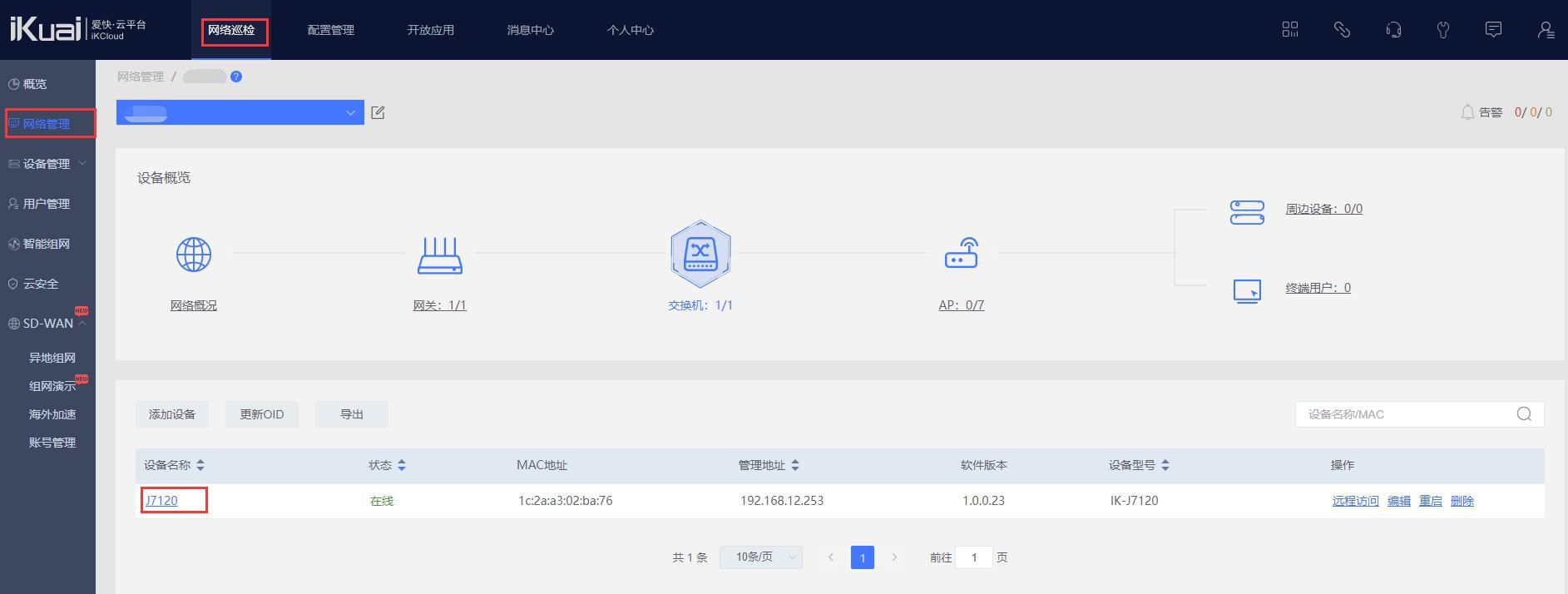

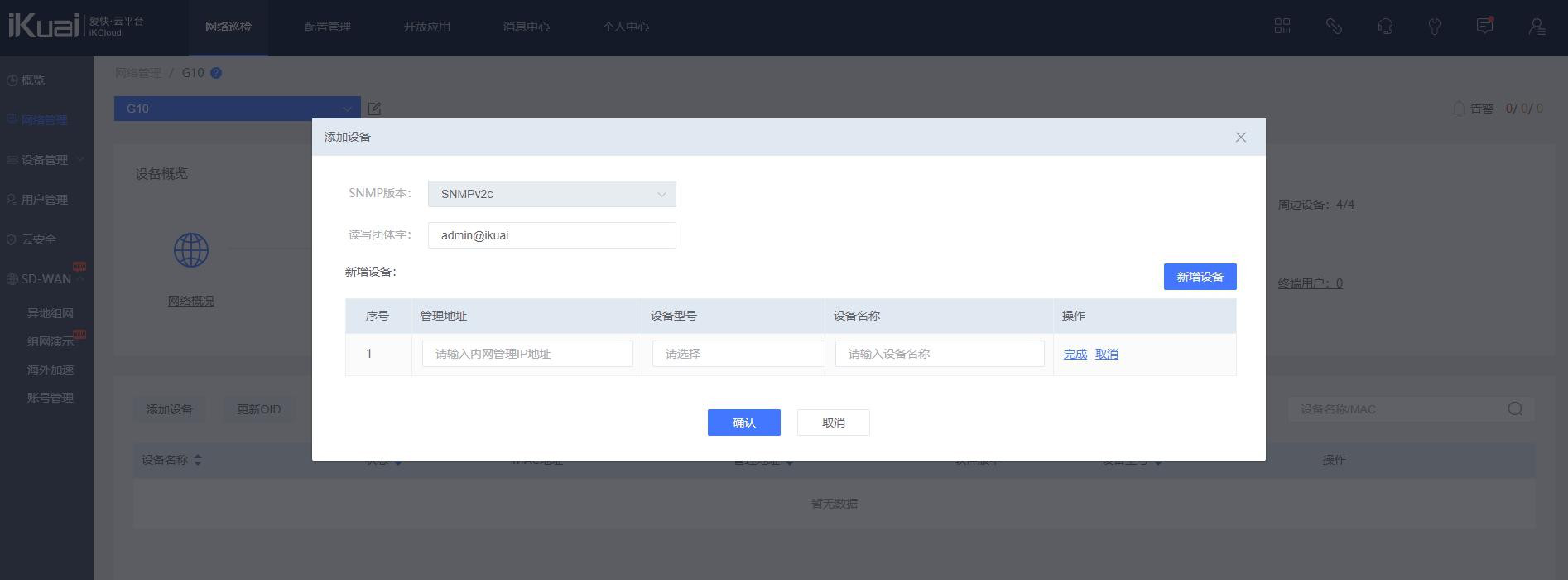

选择【添加设备】,进入交换机添加界面

界面含义如下表

配置项

说明

管理地址

当前添加交换机的内网管理 IP

设备型号

当前添加交换机的型号

设备名称

当前添加交换机的名称备注

2.交换机详情



 交换机列表视图

界面含义如下表



配置项

说明

添加设备

在当前路由下添加新的可管理交换机

更新OID

更新当前路由下交换机 SNMP 的OID 节点

导出

导出当前路由下所有交换机信息

设备名称

当前交换机的设备名称,点击可访问交换机的详情页面(最多可输入

64 个字符,且支持中文)

远程访问

访问当前交换机的WEB 或者CLI 页面

编辑

设置当前交换机的管理地址、SNMP 版本、备注等信息

重启

重启当前交换机

删除

在当前路由下删除已添加的管理型交换机,删除后不再可云管理



 交换机详情视图

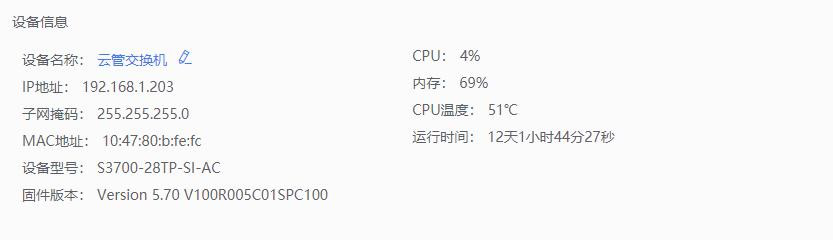

设备信息:显示当前交换机的概览信息和硬件信息情况(MAC地址、CPU使用率、内存使用率、运行时间等),设备信息板块修改设备名称(最多可输入 64 个字符, 且支持中文)。

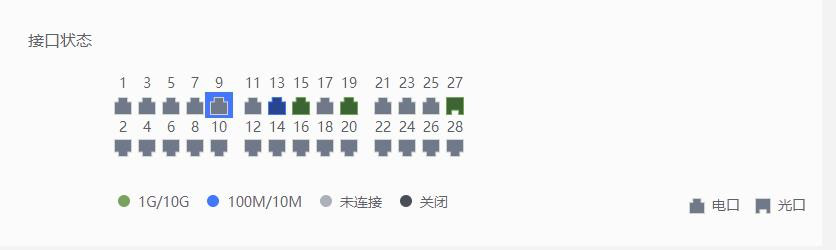

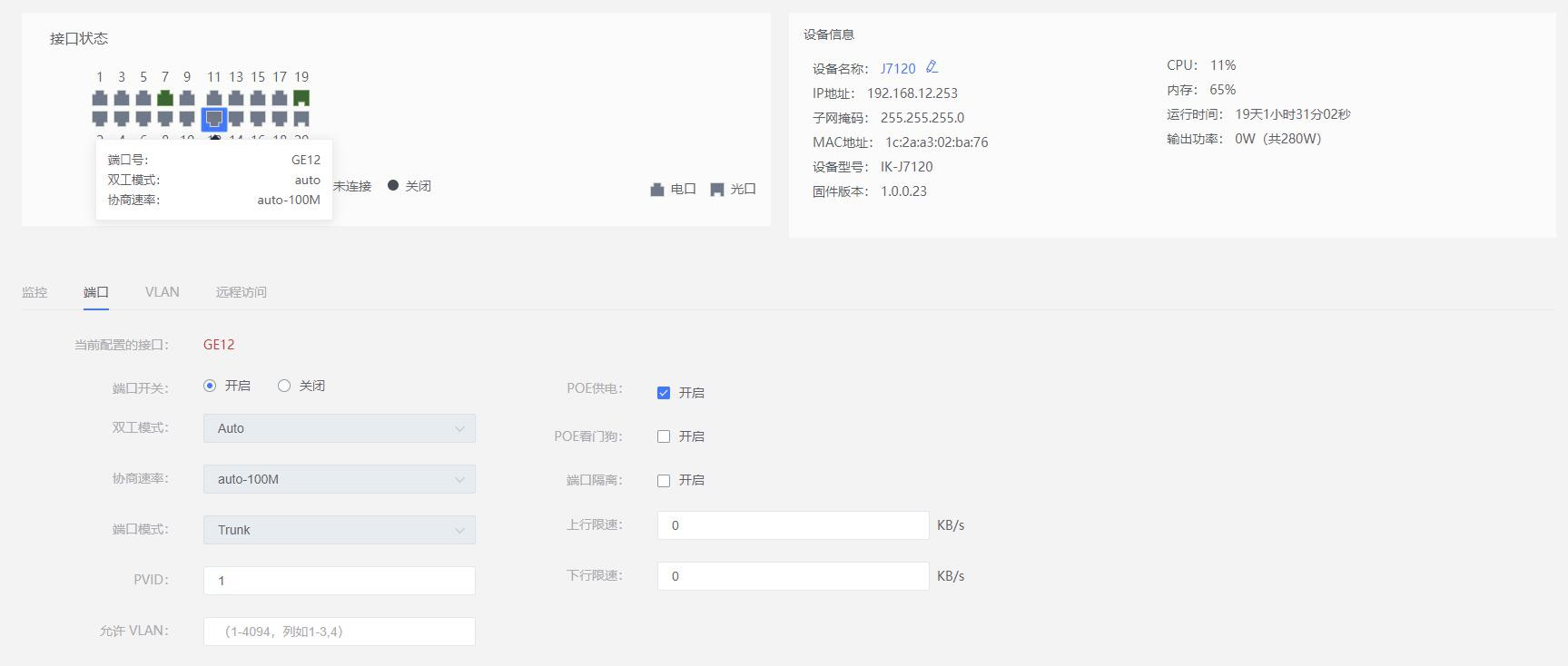

面板接口状态:显示当前交换机的接口状态及使用情况,如接口的光电属性、连接状态、协商速率

设备在线状态:显示交换机与管理网关的互联信息,最高可保留 24小时内交换机的在线状态

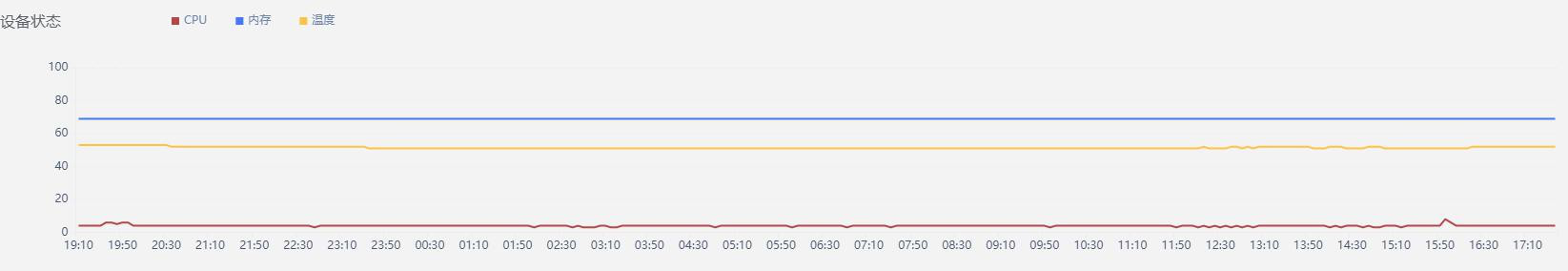

设备状态:显示当前交换机的硬件历史信息,最高可保存 24小时

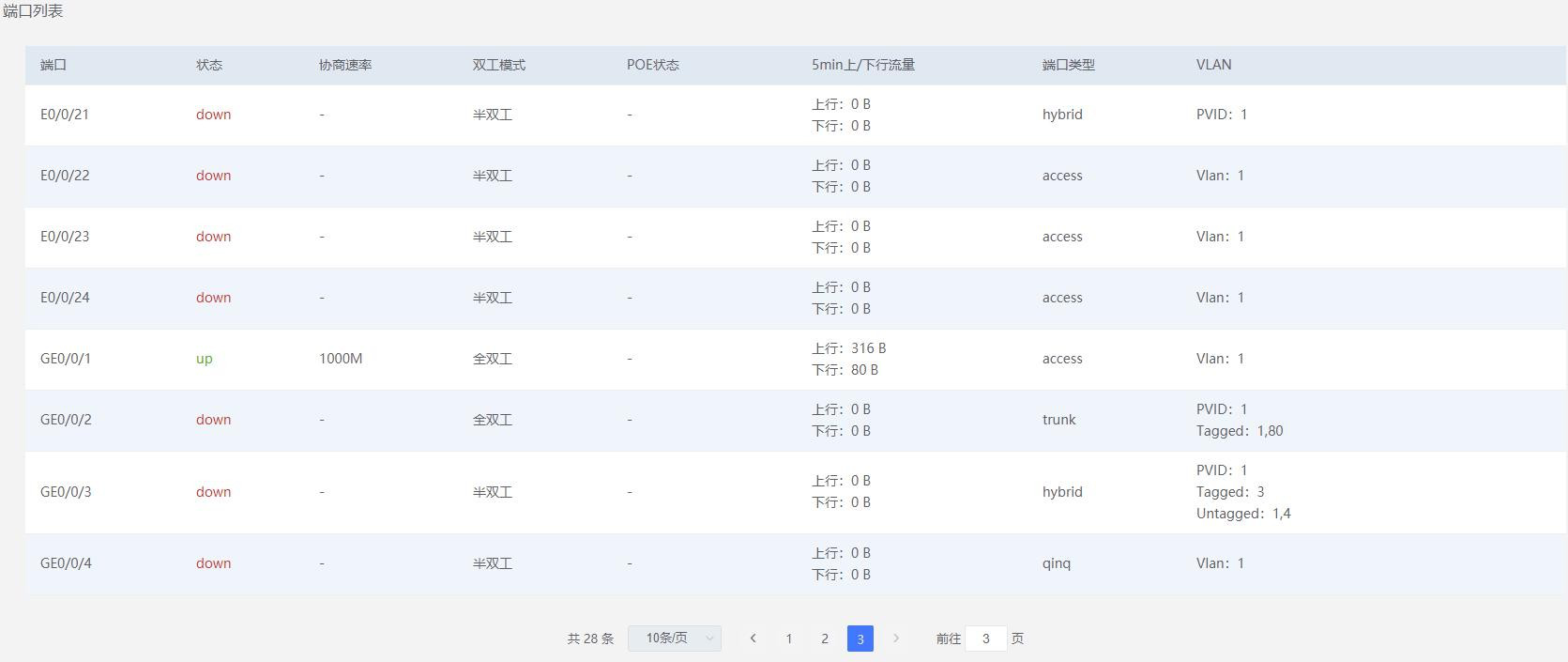

端口列表:显示当前交换机的接口详细信息,如接口的启用状态、协商速率、双工模式、POE 功率、端口模式等

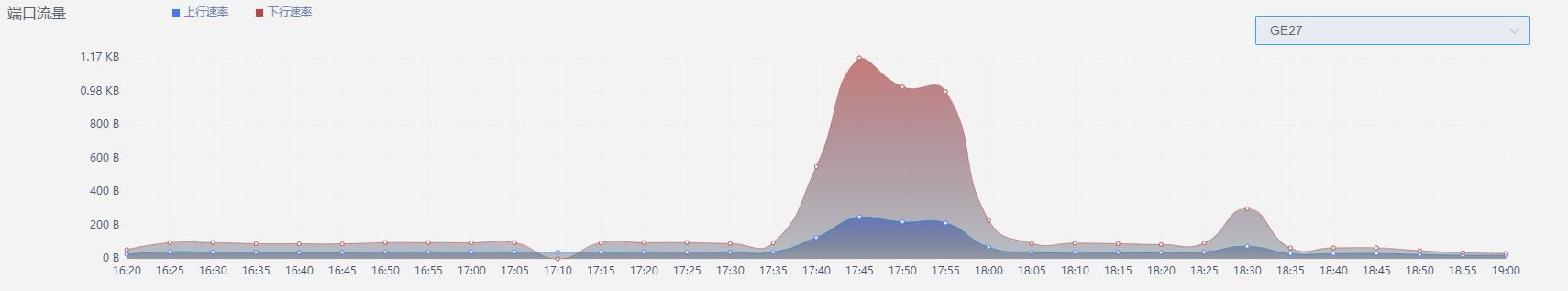

端口流量:显示当前交换机所有接口的 24小时内的 5min 流量信息

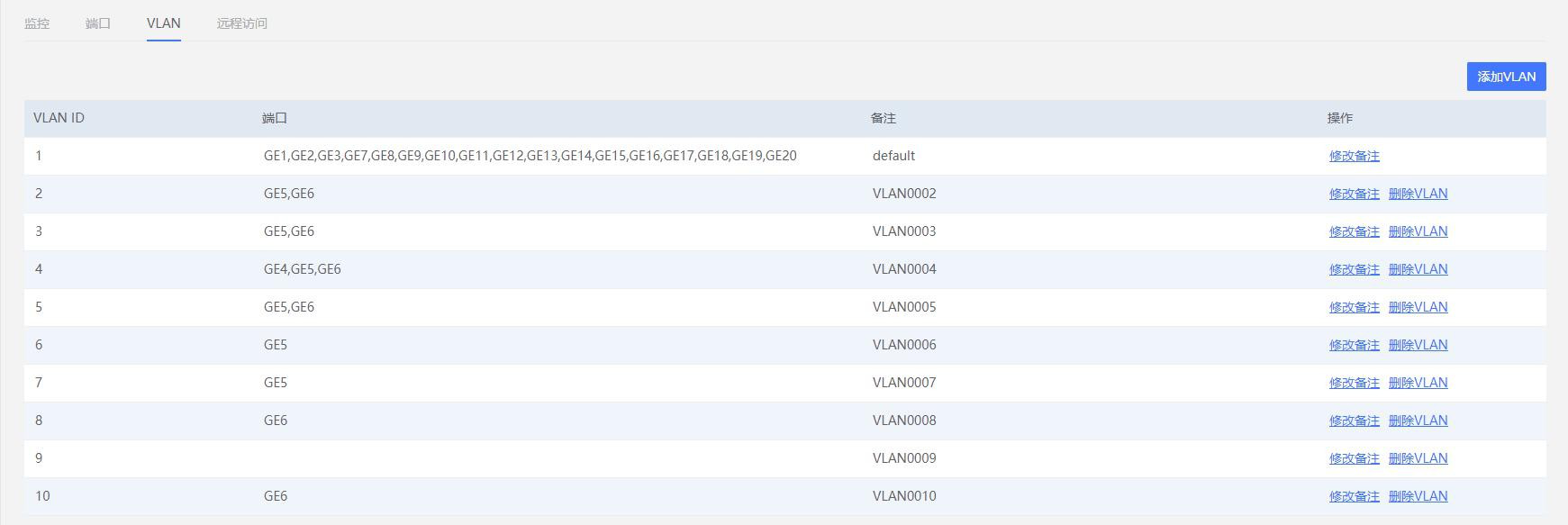

VLAN详情:显示当前交换机已经创建的 VLAN和VLAN 备注信息

远程访问:显示当前交换机 WEB和SHELL 两种访问所使用的协议和端口号

交换机管理



端口设置

界面含义如下表



配置项

说明

端口开关

端口开启和关闭选项,用户可以根据需要开关端口

双工模式

端口双工模式配置,可配置:自协商、全双工、半双工

协商速率

端口的速率协商配置,可配置:自协商、10M、100M、1000M

端口模式

端口的模式配置,可配置:Acess、Trunk、Hybrid、tunnel(QinQ)

POE 供电

端口的POE 供电情况,用户可以根据需要开关端口的 POE 供电

POE 看门狗

端口的POE 看门狗功能,用户可以根据需要开启和关闭

端口隔离

端口的隔离功能,可以通过端口隔离功能来实现端口与端口之间的报

文隔离,用户可以根据需要开启和关闭



界面含义如下表



配置项

说明

端口开关

端口开启和关闭选项,用户可以根据需要开关端口

双工模式

端口双工模式配置,可配置:自协商、全双工、半双工

协商速率

端口的速率协商配置,可配置:自协商、10M、100M、1000M

端口模式

端口的模式配置,可配置:Acess、Trunk、Hybrid、tunnel(QinQ)

POE 供电

端口的POE 供电情况,用户可以根据需要开关端口的 POE 供电

POE 看门狗

端口的POE 看门狗功能,用户可以根据需要开启和关闭

端口隔离

端口的隔离功能,可以通过端口隔离功能来实现端口与端口之间的报

文隔离,用户可以根据需要开启和关闭



上行限速

端口的上行速率限制,限速范围在 2-125000 之间,0 表示不限速

下行限速

端口的下行速率限制,限速范围在 2-125000 之间,0 表示不限速

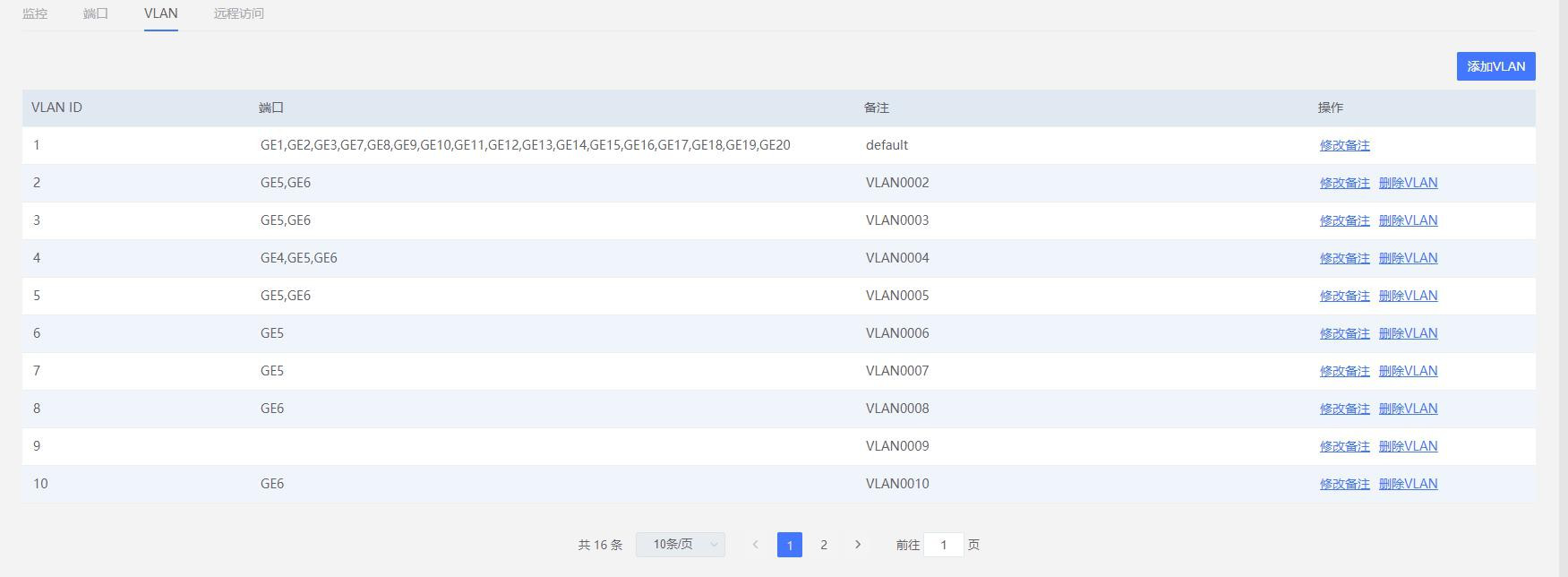

VLAN设置



界面含义如下表



配置项

说明

添加VLAN

添加一个未创建的VLAN,可创建VLAN 范围:2-4094

修改备注

修改VLAN 的备注信息,最多可输出 32 个字符

删除VLAN

删除已创建VLAN,VLAN1 不可删除



远程管理设置



开启交换机的HTTP/HTTPS、Telnet/SSH服务
进入交换机 WEB 管理界面后,选择【安全】-【管理通道配置】-【管理服务】,开启

HTTP/HTTPS、Telnet/SSH 服务并应用;

第二步,进入爱快云,在网络管理中找到交换机

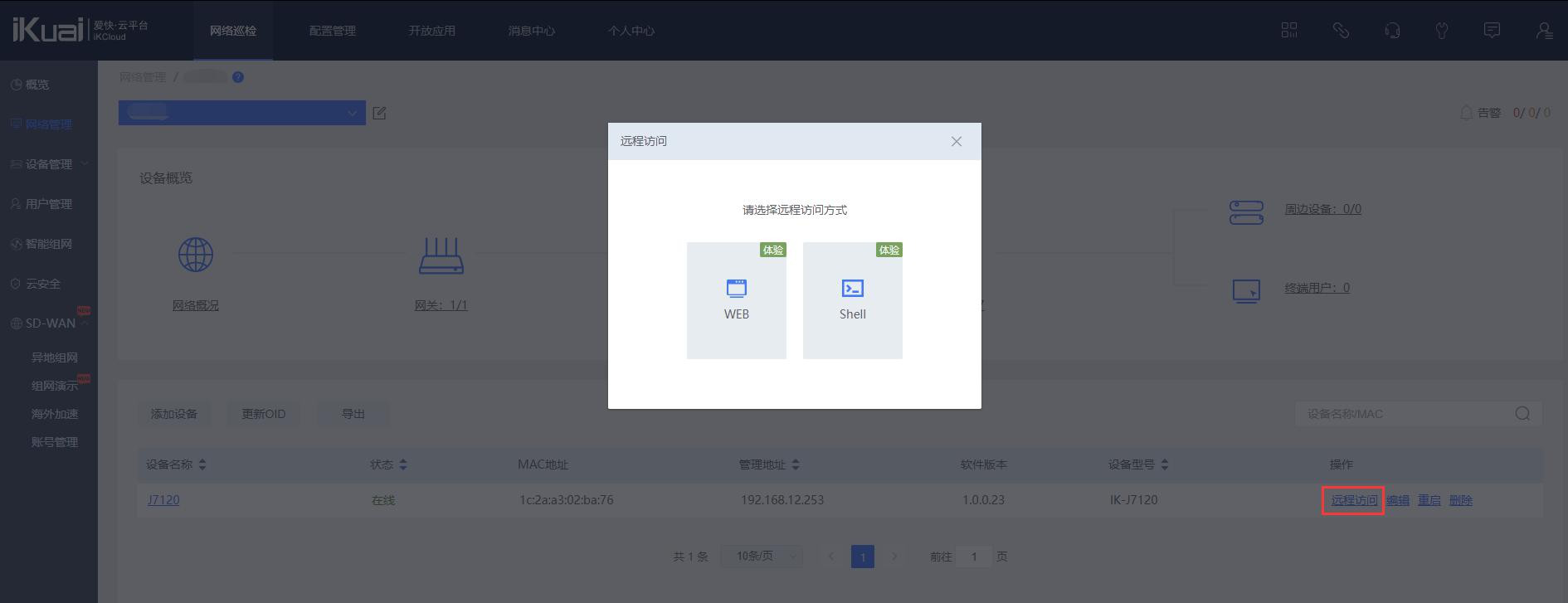

创建远程访问

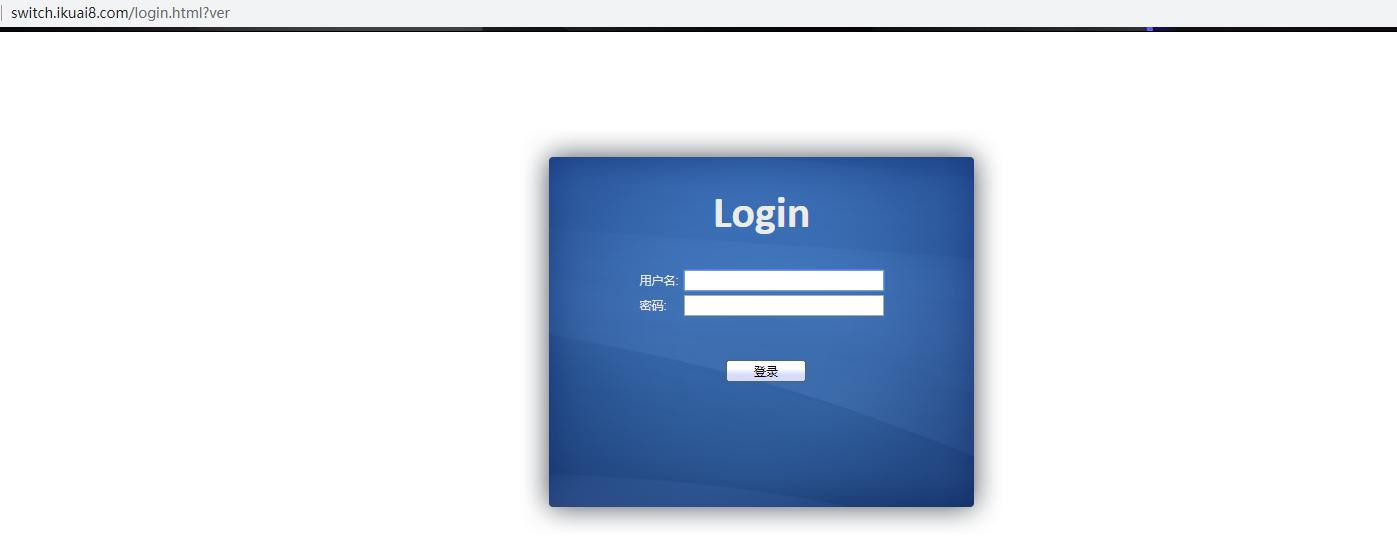

WEB访问效果如下:

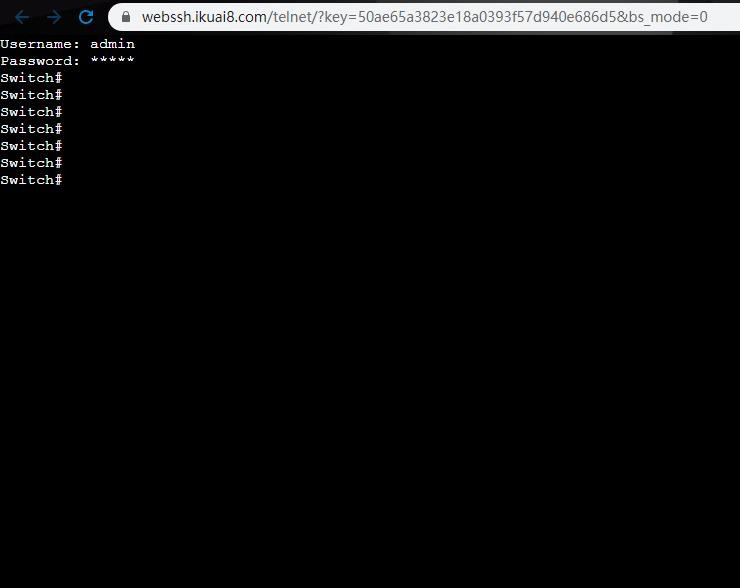

Shell访问效果如下:
