一.AP正常工作基础要素

    1、获取与网关地址在同一网段的IP地址

2、二层直连路由并且与路由互通



二.以上要素实现的正确配置方法

下图是AP正确连入图:

第①步:将无线设备接入网络






连接结构为:爱快路由器 -- 二层交换机 -- POE模块 -- 爱快AP

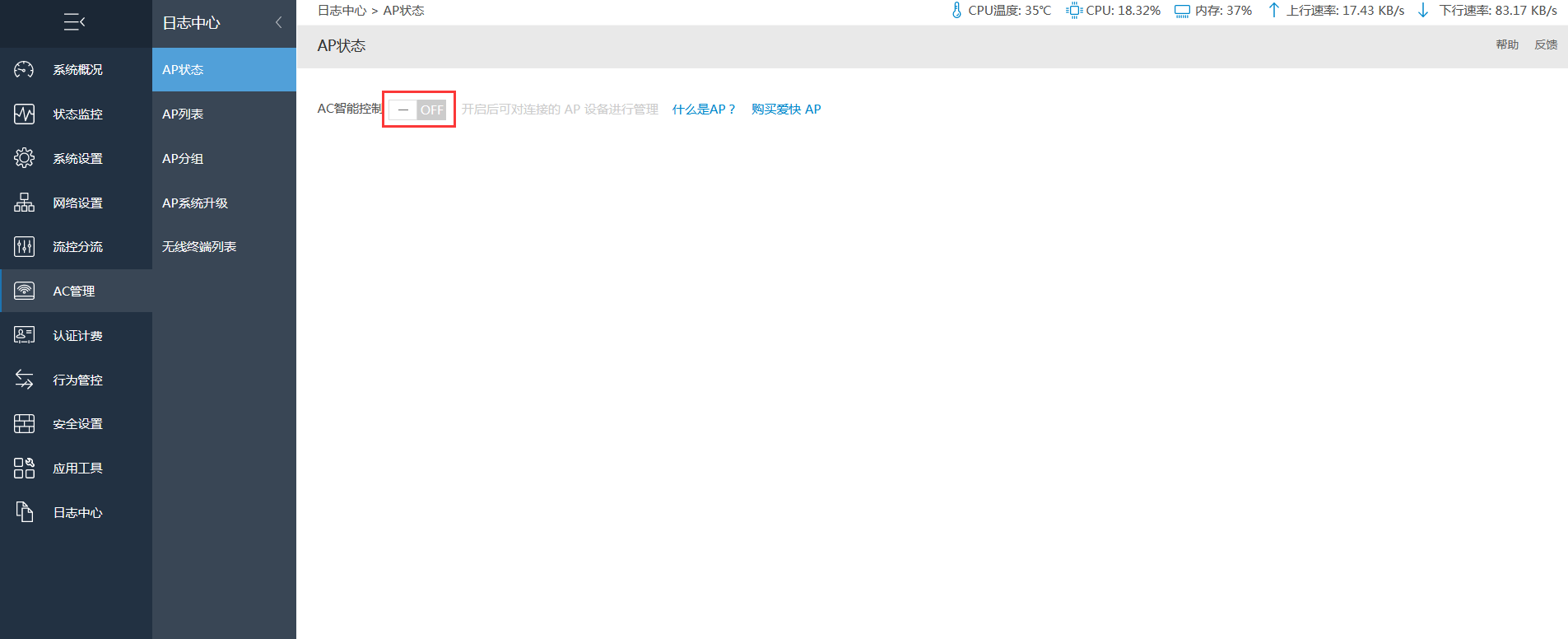

第②步:在路由AC管理--AP状态里点击“开启AC智能控制




第③步:在DHCP设置里配置DHCP地址池

设置方式如下:

1LAN1口地址为192.168.15.1

2、设置地址池为192.168.15.100-192.168.15.200

3、设置网关地址为与LAN1口地址相同192.168.15.1

4、设置好后,启动DHCP服务器,显示“服务正常”,表示成功

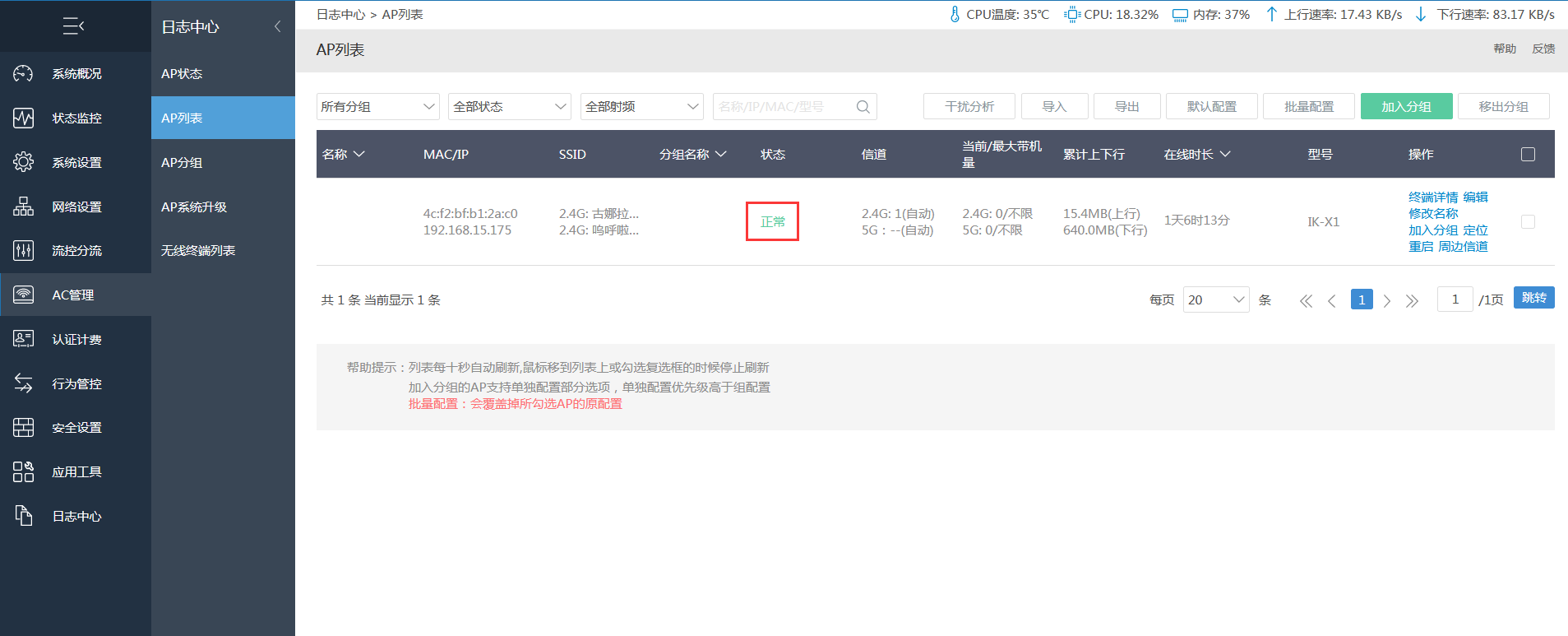

第④步:当前情况下,在AC管理--AP列表里面显示“运行正常”即可使用无线(注:只有爱快的AP才可以识别到,其它厂商的AP无法识别)






三.常见问题分析

例1:DHCP问题导致AP运行异常或无法显示

1.爱快路由是否开启DHCP服务。

 未开启的话,在DHCP设置里面添加DHCP地址池即可。

2.开启了DHCP服务,显示“已失效”“失败”“服务已关闭”等报错时,则为DHCP设置问题。需要确定DHCP设置。

3.DHCP服务正常开启,要确定网关是否设置正确。

DHCP设置详情可点击此链接设置:https://www.ikuai8.com/index.php?option=com_content&view=article&id=126:dhcp&catid=39&Itemid=224



例2:DHCP服务运行正常,但AP运行异常或无法显示

DHCP日志中是否有对应ap的Mac请求IP地址记录。

1.有,根据提示确定无法分配的原因。

2.没有,就需要确定线路是否连接正常,ap灯是否正常。

   1AP连入交换机的线接入单独一台电脑,ping LAN口地址看是否有丢包或者延时。

   终端打开命令行界面输入:(此处以爱快lan口地址为:192.168.1.1进行举例


此显示为与LAN口通的。



3DHCP正常,检查AP状态灯

    1)AP异常

        AP灯不亮:

     是否接电

              供电模块是否故障(可以更换模块测试)

              连接ap的线路是否故障(替换线路测试)



AP灯红色:

   连接ap线路故障(排查线路故障)

        没有开启DHCP服务(DHCP开启DHCP即可)

        路由系统——防火墙——高级设置,禁止了内网ping路由的操作。



AP灯闪烁:

          AC智能控制里面做了“定位”操作(关闭定位)

        硬件故障(返修设备)

3.AP灯显绿色,内网中有其他的DHCP服务器分配IP

 去掉此DHCP服务器,爱快分配IP即可。

4.检查是否占用1234端口,如果做端口映射、DMZ或者UPNP占用此端口,请修改,此端口为AC与AP之间通信端口。

5.检查是否做了错误的NAT转发,转发地址为wan口地址,这样的话会把所有数据包括AP的数据也转发到wan口上面






注意事项:

  当爱快用做旁路Ac时,爱快路由上关闭DHCP服务,由上级路由分配地址。
